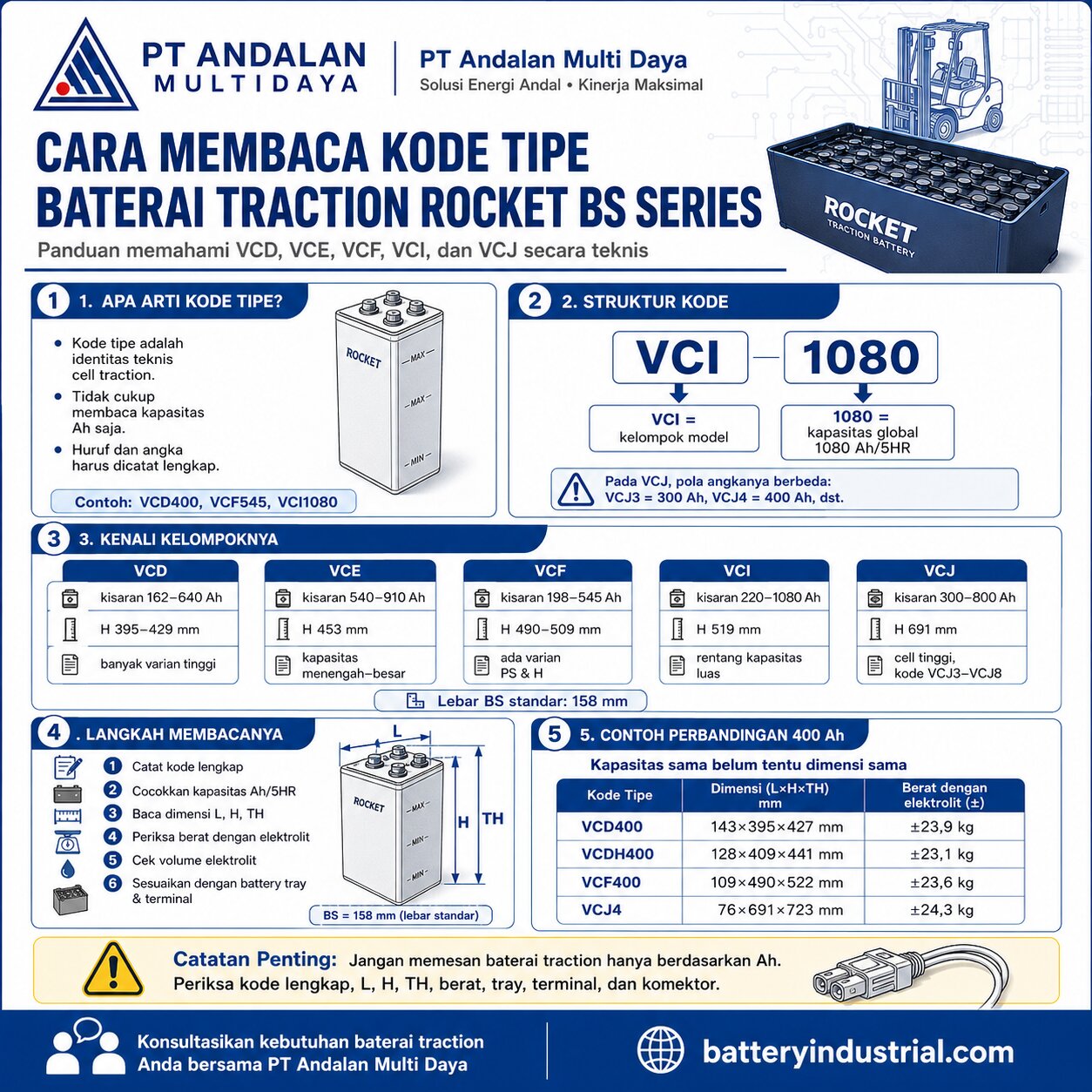

Cara Membaca Kode Tipe Baterai Traction Rocket BS Series: VCD, VCE, VCF, VCI, dan VCJ

Pemilihan baterai traction untuk forklift listrik tidak cukup dilakukan hanya dengan menyebutkan tegangan dan kapasitas. Permintaan seperti “membutuhkan cell Rocket 400 Ah” masih belum memberikan informasi yang memadai karena Rocket BS Series mempunyai beberapa tipe cell dengan kapasitas mendekati atau bahkan sama, tetapi dimensi fisik, tinggi, berat, dan volume elektrolitnya berbeda.

Dalam katalog Rocket Electric Traction Batteries, cell dikelompokkan ke dalam beberapa kode model, antara lain VCD, VCE, VCF, VCI, dan VCJ. Setiap kelompok memiliki pilihan panjang, tinggi, kapasitas, berat dengan elektrolit, serta volume elektrolit yang berbeda. Katalog juga mencantumkan bahwa lebar standar cell BS adalah 158 mm.

Pemahaman terhadap kode tipe sangat penting bagi teknisi, purchasing, perusahaan rental forklift, bagian maintenance, dan produsen battery tray. Kesalahan membaca satu huruf atau satu angka dapat menyebabkan cell tidak sesuai dengan tray, konektor tidak dapat dipasang, tinggi cell melebihi ruang yang tersedia, atau berat battery bank tidak memenuhi kebutuhan kendaraan.

Artikel ini membahas cara membaca kode Rocket BS Series secara teknis, mulai dari struktur dasar kode, karakteristik kelompok VCD hingga VCJ, perbedaan rating Ah/5HR dan Ah/6HR, sampai prosedur pencocokan cell dengan battery tray.

---

Mengapa Kode Tipe Baterai Rocket Harus Dibaca secara Lengkap?

Kode tipe pada cell traction berfungsi sebagai identitas teknis produk. Kode tersebut bukan hanya nama pemasaran, tetapi digunakan untuk membedakan kelompok dimensi, kapasitas, konstruksi, dan variasi cell.

Sebagai contoh, kapasitas sekitar 400 Ah ditemukan pada beberapa tipe berikut:

• VCD400
• VCDH400
• VCF400
• VCJ4

Keempat model tersebut sama-sama berada pada kelas kapasitas 400 Ah, tetapi bentuk fisiknya berbeda. VCD400 memiliki tinggi keseluruhan 427 mm, sedangkan VCJ4 memiliki tinggi keseluruhan 723 mm. Perbedaan hampir 300 mm tersebut membuat keduanya tidak dapat langsung saling menggantikan.

Kode lengkap diperlukan untuk mengetahui beberapa hal penting:

• Keluarga atau kelompok model cell.
• Kapasitas berdasarkan rating Ah/5HR.
• Panjang cell.
• Tinggi body.
• Tinggi keseluruhan.
• Berat dalam kondisi berisi elektrolit.
• Perkiraan volume elektrolit.
• Kesesuaian terhadap battery tray.
• Kemungkinan kompatibilitas dengan cell yang sudah terpasang.

Teknisi juga tidak boleh menghilangkan huruf tambahan seperti H, L, atau PS. Sebagai contoh, VCF3 dan VCF3PS tercantum sebagai dua model berbeda dalam tabel. Meskipun kapasitasnya sama-sama 201 Ah/5HR, panjang dan beratnya berbeda.

Dengan demikian, penulisan kode harus dilakukan secara lengkap dan sama persis dengan data pada nameplate, katalog, atau badan cell.

---

Struktur Dasar Kode Rocket BS Series

Secara umum, kode Rocket BS Series terdiri atas kelompok huruf dan angka model.

Contohnya:

VCD400

Kode tersebut dapat dibaca menjadi:

• VCD sebagai kelompok model.
• 400 sebagai angka model yang pada tipe tersebut sesuai dengan kapasitas global 400 Ah/5HR.

Contoh lainnya:

• VCE850 merupakan kelompok VCE dengan kapasitas 850 Ah/5HR.
• VCF545 merupakan kelompok VCF dengan kapasitas 545 Ah/5HR.
• VCI1080 merupakan kelompok VCI dengan kapasitas 1.080 Ah/5HR.

Pada banyak tipe VCD, VCE, VCF, dan VCI, angka di belakang huruf sesuai dengan nilai kapasitas yang tercantum pada kolom Ah/5HR. Namun, pola tersebut tidak boleh dijadikan pengganti tabel resmi.

Pengguna tetap harus membuka baris spesifik model dan memeriksa nilai kapasitasnya. Hal ini penting karena terdapat pola kode yang berbeda, terutama pada kelompok VCJ.

Pada VCJ, angka model dibuat lebih ringkas:

• VCJ3 memiliki kapasitas 300 Ah.
• VCJ4 memiliki kapasitas 400 Ah.
• VCJ5 memiliki kapasitas 500 Ah.
• VCJ6 memiliki kapasitas 600 Ah.
• VCJ7 memiliki kapasitas 700 Ah.
• VCJ8 memiliki kapasitas 800 Ah.

Jadi, angka pada kode VCJ tidak ditulis secara penuh sebagai 300, 400, atau 500. Pengguna harus membaca tabel kapasitas untuk memastikan nilainya.

---

Apakah Huruf VCD, VCE, VCF, VCI, dan VCJ Memiliki Kepanjangan?

Katalog Rocket yang menjadi dasar artikel ini tidak memberikan penjelasan mengenai kepanjangan literal huruf VCD, VCE, VCF, VCI, atau VCJ.

Karena itu, tidak tepat apabila pengguna mengartikan sendiri bahwa:

• Huruf D berarti kapasitas tertentu.
• Huruf E menunjukkan jenis aplikasi tertentu.
• Huruf F berarti konstruksi khusus.
• Huruf I menunjukkan ukuran atau kategori tertentu.
• Huruf J menunjukkan penggunaan pada forklift tertentu.

Penjelasan yang dapat dipertanggungjawabkan berdasarkan tabel adalah bahwa VCD, VCE, VCF, VCI, dan VCJ merupakan kelompok model dengan karakteristik dimensi dan kapasitas yang berbeda.

Huruf-huruf tersebut harus diperlakukan sebagai satu kode produk utuh. Artinya, VCD400 bukan sekadar “400 Ah”, melainkan model VCD400 dengan panjang, tinggi, berat, dan volume elektrolit tertentu.

Hal yang sama berlaku pada kode tambahan seperti:

• VCDH350
• VCD162H
• VCF3PS
• VCF198H
• VCI435L

Katalog mencantumkan kode-kode tersebut sebagai varian berbeda, tetapi tidak menjelaskan kepanjangan huruf H, L, maupun PS. Oleh sebab itu, karakter tambahan tersebut tidak boleh diterjemahkan tanpa dokumen resmi tambahan.

Baca juga: Panduan Teknis Lengkap Baterai Traction Rocket BS Series

---

Cara Membaca Kode Kelompok VCD

VCD merupakan salah satu kelompok dengan pilihan model paling banyak dalam katalog Rocket BS Series. Kelompok ini mencakup beberapa variasi tinggi, panjang, dan kapasitas.

Contoh model VCD antara lain:

• VCD170
• VCD210
• VCD250
• VCD270
• VCD320
• VCD360
• VCD400
• VCD450
• VCD500
• VCD550
• VCD640

Selain tipe utama tersebut, terdapat beberapa varian lain seperti:

• VCDH350
• VCDH400
• VCDH460
• VCDH520
• VCDH580
• VCDH630
• VCD162H
• VCD216H
• VCD270H
• VCD324H

Hal yang perlu dipahami adalah kelompok VCD tidak menggunakan satu tinggi cell yang sama.

VCD dengan H 395 mm dan TH 427 mm

Sebagian besar tipe VCD awal menggunakan:

• Tinggi H: 395 mm.
• Total height TH: 427 mm.

Contohnya adalah VCD170 sampai VCD640 pada kelompok tertentu.

VCD170 mempunyai spesifikasi:

• Kapasitas: 170 Ah/5HR.
• Panjang: 61 mm.
• Tinggi H: 395 mm.
• Total height: 427 mm.
• Berat dengan elektrolit: sekitar 10,2 kg.
• Volume elektrolit: sekitar 1,8 liter.

Sementara VCD640 mempunyai:

• Kapasitas: 640 Ah/5HR.
• Panjang: 241 mm.
• Tinggi H: 395 mm.
• Total height: 427 mm.
• Berat dengan elektrolit: sekitar 38,8 kg.
• Volume elektrolit: sekitar 9,0 liter.

Kedua model memiliki tinggi sama, tetapi panjang, berat, kapasitas, dan volume elektrolitnya sangat berbeda.

VCDH dengan H 409 mm dan TH 441 mm

Varian VCDH menggunakan tinggi sedikit lebih besar:

• H: 409 mm.
• TH: 441 mm.

Contohnya:

• VCDH350
• VCDH400
• VCDH460
• VCDH520
• VCDH580
• VCDH630

VCDH400 mempunyai panjang 128 mm, berat sekitar 23,1 kg, dan volume elektrolit sekitar 4,4 liter.

Meskipun kapasitasnya sama dengan VCD400, dimensi keduanya berbeda. VCD400 mempunyai panjang 143 mm dengan tinggi keseluruhan 427 mm, sedangkan VCDH400 mempunyai panjang 128 mm dengan tinggi keseluruhan 441 mm.

Varian VCD dengan kode H di belakang

Katalog juga menampilkan tipe seperti VCD162H, VCD216H, VCD270H, dan VCD324H.

Kelompok ini menggunakan:

• H: 429 mm.
• TH: 461 mm.

Perbedaan penempatan huruf H menunjukkan bahwa VCDH400 dan VCD324H tidak boleh dianggap sebagai format kode yang sama. Seluruh kode harus dibaca persis seperti yang tercantum.

---

Cara Membaca Kode Kelompok VCE

Kelompok VCE digunakan pada cell dengan kapasitas menengah hingga besar. Dalam tabel, model VCE menggunakan tinggi yang relatif seragam:

• H sekitar 453 mm.
• TH sekitar 485 mm.

Contoh modelnya meliputi:

• VCE540
• VCE545
• VCE600
• VCE650
• VCE660
• VCE715
• VCE690
• VCE740
• VCE850
• VCE910

Panjang cell berada di kisaran 159–241 mm, sedangkan kapasitasnya berada di kisaran sekitar 540–910 Ah/5HR.

Contoh pembacaan VCE850

Kode VCE850 dapat dibaca sebagai:

• Kelompok model: VCE.
• Kapasitas global: 850 Ah/5HR.
• Panjang L: 241 mm.
• Tinggi H: 453 mm.
• Total height TH: 485 mm.
• Berat dengan elektrolit: sekitar 49,6 kg.
• Volume elektrolit: sekitar 9,8 liter.

Model ini harus dibedakan dari VCD atau VCI dengan kapasitas mendekati sama karena tinggi konstruksinya berbeda.

Dimensi sama belum tentu kapasitas sama

Salah satu hal menarik pada kelompok VCE adalah terdapat beberapa tipe dengan dimensi luar yang sama.

Contohnya, model berikut menggunakan panjang 241 mm, H 453 mm, dan TH 485 mm:

• VCE690
• VCE740
• VCE850
• VCE910

Meskipun ukuran luarnya sama, kapasitasnya berbeda. Berat dan volume elektrolitnya juga tidak identik.

Hal tersebut menunjukkan bahwa teknisi tidak boleh memperkirakan kapasitas hanya dari ukuran luar. Dua cell yang terlihat sama dari luar belum tentu mempunyai susunan internal atau kapasitas yang sama.

Kode model dan data kapasitas tetap menjadi acuan utama.

---

Cara Membaca Kode Kelompok VCF

VCF merupakan kelompok yang memiliki cukup banyak variasi kode. Model yang tercantum antara lain:

• VCF3
• VCF3PS
• VCF268
• VCF280
• VCF335
• VCF350
• VCF400
• VCF6
• VCF545
• VCF198H
• VCF264H

Sebagian besar tipe VCF menggunakan:

• H: 490 mm.
• TH: 522 mm.

Tipe tertentu seperti VCF198H dan VCF264H menggunakan:

• H: 509 mm.
• TH: 541 mm.

Contoh pembacaan VCF545

VCF545 mempunyai spesifikasi:

• Kapasitas: 545 Ah/5HR.
• Panjang: 159 mm.
• Tinggi H: 490 mm.
• Total height: 522 mm.
• Berat dengan elektrolit: sekitar 32,6 kg.
• Volume elektrolit: sekitar 7,1 liter.

Cell ini lebih tinggi dibandingkan VCE540, walaupun kapasitasnya mendekati 540 Ah. Karena itu, pemilihan tidak dapat dilakukan hanya berdasarkan kapasitas.

Perbedaan VCF3 dan VCF3PS

VCF3 dan VCF3PS sama-sama mempunyai kapasitas 201 Ah/5HR, tetapi spesifikasinya tidak identik.

VCF3:

• Panjang 70 mm.
• Berat sekitar 13,7 kg.
• Volume elektrolit sekitar 3,0 liter.

VCF3PS:

• Panjang 76 mm.
• Berat sekitar 14,3 kg.
• Volume elektrolit sekitar 3,4 liter.

Perbedaan ini memperlihatkan bahwa karakter tambahan PS mempunyai fungsi sebagai pembeda varian. Walaupun katalog tidak menjelaskan arti literal PS, kode tersebut tidak boleh dihilangkan saat membuat permintaan penawaran atau purchase order.

Baca juga: Hubungan Panjang Cell, Jumlah Pelat, dan Kapasitas Ah pada Baterai Traction

---

Cara Membaca Kode Kelompok VCI

VCI merupakan kelompok dengan rentang kapasitas yang sangat luas. Modelnya dimulai dari kapasitas sekitar 220 Ah dan mencapai lebih dari 1.000 Ah.

Beberapa tipe yang tercantum meliputi:

• VCI225
• VCI230
• VCI285
• VCI220
• VCI300
• VCI335
• VCI365
• VCI360
• VCI410
• VCI440
• VCI525
• VCI435L
• VCI490
• VCI505
• VCI536
• VCI510
• VCI575
• VCI585
• VCI612
• VCI660
• VCI685
• VCI740
• VCI737
• VCI820
• VCI845
• VCI900
• VCI990
• VCI1080

Mayoritas tipe VCI menggunakan:

• H: 519 mm.
• TH: 551 mm.

Panjang cell tersedia mulai sekitar 61 mm hingga 241 mm.

Contoh pembacaan VCI900

VCI900 mempunyai:

• Kapasitas global: 900 Ah/5HR.
• Referensi U.S.A.: 85T-23.
• Kapasitas U.S.A.: 935 Ah/6HR.
• Panjang: 222 mm.
• Tinggi H: 519 mm.
• Total height: 551 mm.
• Berat dengan elektrolit: sekitar 51,0 kg.
• Volume elektrolit: sekitar 9,6 liter.

Model ini memperlihatkan adanya dua rating kapasitas pada satu cell, yaitu 900 Ah/5HR dan 935 Ah/6HR.

Keduanya tidak bertentangan karena periode pengujiannya berbeda.

Contoh pembacaan VCI1080

VCI1080 merupakan salah satu model dengan kapasitas terbesar di dalam tabel:

• Kapasitas global: 1.080 Ah/5HR.
• U.S.A. part number: 85T-27.
• Kapasitas U.S.A.: 1.110 Ah/6HR.
• Panjang: 241 mm.
• H: 519 mm.
• TH: 551 mm.
• Berat dengan elektrolit: sekitar 58,8 kg.
• Volume elektrolit: sekitar 10,6 liter.

Ketika digunakan dalam satu battery bank, berat total cell dapat menjadi sangat besar. Oleh sebab itu, perhitungan berat tray dan kemampuan lifting harus dilakukan sejak awal.

VCI435L sebagai varian khusus

VCI435L mempunyai total height 542 mm, berbeda dari sebagian besar kelompok VCI yang memiliki TH 551 mm.

Huruf L merupakan bagian dari kode lengkap. Katalog tidak menjelaskan kepanjangan huruf tersebut, sehingga artikel teknis tidak boleh menyimpulkan artinya tanpa dokumen tambahan.

---

Cara Membaca Kode Kelompok VCJ

VCJ mempunyai pola penamaan berbeda dari VCD, VCE, VCF, dan VCI.

Daftar model yang tercantum adalah:

Kode	Kapasitas Ah/5HR	Panjang L	Tinggi H	Total Height
VCJ3	300 Ah	61 mm	691 mm	723 mm
VCJ4	400 Ah	76 mm	691 mm	723 mm
VCJ5	500 Ah	90 mm	691 mm	723 mm
VCJ6	600 Ah	109 mm	691 mm	723 mm
VCJ7	700 Ah	128 mm	691 mm	723 mm
VCJ8	800 Ah	143 mm	691 mm	723 mm

Dari tabel tersebut terlihat pola bahwa angka 3 sampai 8 berkaitan dengan kapasitas 300 sampai 800 Ah.

Namun, pola tersebut sebaiknya dijelaskan sebagai hubungan yang terlihat pada tabel, bukan sebagai definisi resmi sistem penamaan.

Karakteristik utama kelompok VCJ

Kelompok VCJ memiliki cell yang lebih tinggi dibandingkan kelompok lain yang tercantum. Tinggi keseluruhannya mencapai 723 mm.

Sebagai perbandingan:

• VCD400 memiliki TH 427 mm.
• VCF400 memiliki TH 522 mm.
• VCJ4 memiliki TH 723 mm.

Ketiganya mempunyai kapasitas 400 Ah, tetapi tidak mungkin dianggap sebagai cell yang dapat dipertukarkan tanpa pemeriksaan tray.

Kelompok VCJ juga menunjukkan bahwa cell yang lebih tinggi dapat menggunakan panjang lebih pendek untuk mencapai kapasitas tertentu.

Sebagai contoh, VCJ8 dengan kapasitas 800 Ah mempunyai panjang 143 mm. Sementara beberapa cell dari kelompok lain dengan kapasitas besar dapat menggunakan panjang 222 atau 241 mm.

---

Perbandingan VCD, VCE, VCF, VCI, dan VCJ

Berikut ringkasan karakteristik berdasarkan model yang tercantum dalam katalog.

Kelompok	Rentang kapasitas yang terlihat	Tinggi H	Karakteristik umum
VCD	Sekitar 162–640 Ah	395–429 mm	Banyak variasi kode dan tinggi
VCE	Sekitar 540–910 Ah	453 mm	Kapasitas menengah hingga besar
VCF	Sekitar 198–545 Ah	490–509 mm	Terdapat varian PS dan H
VCI	Sekitar 220–1.080 Ah	Umumnya 519 mm	Rentang kapasitas paling luas
VCJ	300–800 Ah	691 mm	Cell tinggi dengan kode ringkas 3–8

Seluruh tabel mencantumkan lebar standar BS sebesar 158 mm. Namun, kesamaan lebar tidak berarti seluruh tipe dapat ditempatkan pada tray yang sama.

Panjang dan tinggi tetap harus dihitung berdasarkan layout battery bank.

Baca juga: Cara Menghitung Berat Total Baterai Forklift dan Battery Tray

---

Memahami Kapasitas Ah/5HR pada Kode Rocket

Kolom global model dalam katalog menggunakan rating Ah/5HR. Rating tersebut menunjukkan bahwa kapasitas dinyatakan berdasarkan periode pengujian lima jam.

Sebagai ilustrasi sederhana, VCE850 mempunyai kapasitas 850 Ah/5HR.

Arus rata-rata teoritis pada periode tersebut dapat dihitung:

850 Ah ÷ 5 jam = 170 ampere

Perhitungan ini membantu memahami basis rating, tetapi tidak berarti forklift akan selalu bekerja tepat selama lima jam.

Waktu kerja aktual dipengaruhi oleh:

• Beban yang dibawa.
• Frekuensi lifting.
• Arus motor traction.
• Kondisi motor hydraulic.
• Kecepatan kendaraan.
• Kondisi controller.
• Temperatur lingkungan.
• Kondisi aktual setiap cell.
• Kedalaman discharge.
• Efisiensi charger.
• Kebiasaan operator.

Forklift yang sering mengangkat beban berat akan menarik arus lebih besar daripada kendaraan yang hanya bergerak tanpa beban. Karena itu, kapasitas Ah harus dipahami sebagai parameter teknis, bukan jaminan waktu kerja tetap.

---

Perbedaan Ah/5HR dan Ah/6HR

Katalog Rocket juga menampilkan kolom U.S.A. part number dengan kapasitas Ah/6HR pada beberapa model.

Contoh VCI1080:

• Global model: 1.080 Ah/5HR.
• U.S.A. part number: 85T-27.
• Kapasitas U.S.A.: 1.110 Ah/6HR.

Angka pada rating enam jam dapat lebih tinggi karena arus pengosongan rata-rata lebih rendah dan periode pengujiannya lebih panjang.

Kesalahan umum terjadi ketika pengguna membandingkan baterai 600 Ah/5HR dengan baterai 600 Ah/6HR lalu menganggap keduanya identik. Padahal, basis ratingnya berbeda.

Saat membandingkan produk, periksa:

1. Nilai kapasitas.
2. Durasi rating.
3. Tegangan akhir pengujian.
4. Temperatur pengujian.
5. Standar yang digunakan.

Katalog Rocket menyebut siklus berdasarkan EN 60254-1 dan IEC 254-1, serta ketahanan deep discharge berdasarkan DIN 43539 T5. Informasi tersebut merupakan bagian dari spesifikasi yang dicantumkan produsen.

---

Cara Membaca Dimensi L, H, dan TH

Dalam tabel Rocket BS Series terdapat tiga kolom dimensi utama.

L atau length

L menunjukkan panjang cell. Nilainya berubah sesuai tipe dan kapasitas.

Dalam satu kelompok tinggi yang sama, kenaikan panjang sering diikuti peningkatan kapasitas karena tersedia ruang lebih besar untuk konstruksi internal.

Namun, hubungan tersebut tidak selalu linier. Beberapa tipe dengan dimensi luar sama dapat mempunyai kapasitas berbeda.

H atau height

H menunjukkan tinggi cell berdasarkan titik ukur yang digunakan dalam tabel.

Nilai ini belum tentu mencakup keseluruhan bagian tertinggi cell.

TH atau total height

TH merupakan tinggi keseluruhan cell. Saat memeriksa ruang vertikal battery tray, nilai TH lebih penting daripada H.

Katalog juga memberikan catatan bahwa total height dapat bertambah sekitar 10 mm ketika menggunakan one-touch vent plug.

Karena itu, tray yang mempunyai ruang sama persis dengan nilai TH belum tentu aman. Perlu toleransi untuk:

• Vent plug.
• Kepala terminal.
• Konektor antarcell.
• Kabel utama.
• Sistem pengisian air.
• Penutup tray.
• Akses inspeksi.

---

Mengapa Kapasitas Sama Belum Tentu Kompatibel?

Perbandingan tipe 400 Ah memberikan contoh yang sangat jelas.

Model	Kapasitas	L × H × TH	Berat dengan elektrolit
VCD400	400 Ah	143 × 395 × 427 mm	±23,9 kg
VCDH400	400 Ah	128 × 409 × 441 mm	±23,1 kg
VCF400	400 Ah	109 × 490 × 522 mm	±23,6 kg
VCJ4	400 Ah	76 × 691 × 723 mm	±24,3 kg

Keempatnya mempunyai kapasitas sama, tetapi:

• Panjang berbeda.
• Tinggi berbeda.
• Total height berbeda.
• Volume elektrolit berbeda.
• Susunan tray yang dibutuhkan berbeda.

Beratnya relatif mendekati, tetapi bentuk fisiknya sangat berbeda.

Jika pengguna mengganti VCD400 dengan VCJ4, cell tersebut kemungkinan besar tidak dapat dimasukkan ke tray lama karena perbedaan tinggi.

Sebaliknya, mengganti cell tinggi dengan tipe yang lebih pendek dapat meninggalkan ruang kosong dan memerlukan perubahan layout, packing, konektor, serta pengamanan mekanis.

---

Langkah-Langkah Membaca Kode Rocket dengan Benar

1. Catat kode secara lengkap

Tuliskan seluruh huruf dan angka, termasuk karakter tambahan.

Contoh yang benar:

• VCI435L
• VCF3PS
• VCD162H

Jangan menulisnya menjadi VCI435, VCF3, atau VCD162.

2. Cari kode pada kolom global model

Pastikan model yang ditemukan sama persis dengan kode pada cell lama.

3. Periksa kapasitas Ah/5HR

Jangan menebak kapasitas hanya dari angka pada kode, terutama pada kelompok VCJ.

4. Periksa U.S.A. part number

Jika tersedia, catat nomor referensi dan kapasitas Ah/6HR. Jangan mencampurkan rating 5HR dan 6HR.

5. Baca panjang L

Gunakan panjang untuk membuat layout baris cell di dalam tray.

6. Baca H dan TH

Gunakan TH sebagai dasar pemeriksaan tinggi total.

7. Catat berat dengan elektrolit

Berat ini diperlukan untuk menghitung berat battery bank.

Rumus sederhananya:

Berat seluruh cell = jumlah cell × berat satu cell dengan elektrolit

Setelah itu, tambahkan berat tray, kabel, konektor, plug, dan aksesori.

8. Catat volume elektrolit

Data ini membantu perencanaan servis, handling, dan pemeriksaan teknis.

9. Verifikasi terminal

Tabel utama tidak menjelaskan detail posisi terminal untuk seluruh tipe. Karena itu, terminal harus diperiksa melalui drawing, foto, atau data teknis tambahan.

10. Cocokkan dengan battery tray

Ukuran internal tray harus diukur langsung. Jangan hanya mengandalkan data tipe forklift.

Baca juga: Cara Mengukur Battery Tray Forklift sebelum Mengganti Cell Traction

---

Kesalahan Umum saat Membaca Kode Rocket

Kesalahan paling sering adalah hanya menyebutkan kapasitas.

Permintaan “cell Rocket 400 Ah” dapat mengarah pada VCD400, VCDH400, VCF400, atau VCJ4.

Kesalahan lainnya meliputi:

Menganggap semua VCD memiliki tinggi sama

VCD mempunyai beberapa variasi H dan TH. Kode VCD, VCDH, dan VCD dengan huruf H di belakang harus dibedakan.

Menghapus huruf tambahan

Huruf H, L, atau PS merupakan bagian kode lengkap.

Menganggap angka selalu sama dengan kapasitas

Pola ini berlaku pada banyak model, tetapi tidak boleh digunakan tanpa tabel. VCJ menggunakan kode angka ringkas.

Membandingkan Ah/5HR dan Ah/6HR secara langsung

Kedua rating mempunyai periode pengujian berbeda.

Hanya memeriksa tinggi H

Ruang tray harus dibandingkan dengan TH dan toleransi tambahan.

Mengabaikan berat

Baterai traction dapat menjadi bagian penting dari distribusi berat kendaraan. Berat pengganti harus sesuai dengan spesifikasi alat.

Mengabaikan konfigurasi terminal

Cell dengan kapasitas dan dimensi sama belum tentu mempunyai arah terminal atau konektor yang langsung cocok.

Menganggap dimensi luar sama berarti kapasitas sama

Beberapa VCE memiliki dimensi sama tetapi kapasitas berbeda. Konstruksi internal tidak dapat dinilai hanya dari ukuran luar.

---

Data yang Harus Disiapkan Saat Memesan Cell Rocket

Agar pemilihan lebih akurat, siapkan informasi berikut:

• Kode tipe lengkap.
• Kapasitas Ah.
• Rating kapasitas 5HR atau 6HR.
• Tegangan battery bank.
• Jumlah cell.
• Panjang, lebar, dan tinggi internal tray.
• Foto nameplate baterai.
• Foto kode pada cell lama.
• Foto susunan cell dari atas.
• Posisi terminal utama.
• Arah polaritas.
• Tipe intercell connector.
• Tipe plug baterai.
• Berat battery bank lama.
• Spesifikasi charger.
• Merek dan tipe forklift.
• Jumlah shift per hari.
• Durasi penggunaan.
• Kondisi cell lama.
• Tahun produksi baterai.

Foto dari beberapa sudut sangat membantu ketika kode pada cell sudah sulit dibaca.

---

Apakah Satu Cell Dapat Diganti Tanpa Mengganti Seluruh Battery Bank?

Secara teknis, penggantian satu cell harus didahului evaluasi kondisi seluruh bank.

Cell baru mempunyai karakteristik yang berbeda dari cell lama yang sudah mengalami banyak siklus. Jika satu cell baru dipasang pada bank yang sudah lemah, dapat terjadi ketidakseimbangan kapasitas dan tegangan.

Pemeriksaan sebaiknya mencakup:

• Tegangan setiap cell.
• Specific gravity sesuai prosedur teknis.
• Kondisi elektrolit.
• Perbedaan temperatur.
• Kondisi konektor.
• Riwayat charging.
• Kapasitas aktual.
• Umur seluruh cell.

Kode cell pengganti harus sama atau telah dikonfirmasi kompatibel berdasarkan data teknis. Kesamaan kapasitas saja belum cukup.

---

Hubungan Kode Model dengan Perawatan

Kode model juga membantu teknisi mencari data perawatan yang tepat.

Setelah mengetahui tipe cell, teknisi dapat menentukan:

• Kapasitas charger yang sesuai.
• Berat per cell.
• Perkiraan volume elektrolit.
• Kebutuhan ruang vent plug.
• Prosedur pengangkatan.
• Layout konektor.
• Data penggantian.

Katalog Rocket menjelaskan penggunaan one-touch vent plug dengan indikator pelampung merah. Ketika pelampung merah terlihat, level elektrolit dinyatakan normal. Jika pelampung tidak terlihat, diperlukan penambahan air sesuai prosedur.

Katalog juga menyebutkan bahwa baterai didefinisikan mengalami discharge 100% ketika tegangan akhir mencapai 1,70 volt. Informasi tersebut harus dipahami sebagai parameter yang dicantumkan produsen, bukan anjuran untuk selalu menggunakan baterai sampai batas tersebut dalam operasi harian.

Baca juga: Panduan Perawatan Baterai Traction Forklift agar Umur Pakai Lebih Panjang

---

Checklist Pemeriksaan Sebelum Menyetujui Tipe Cell

Sebelum membuat purchase order, lakukan pemeriksaan akhir:

1. Kode model telah ditulis lengkap.
2. Kapasitas dan rating jam sudah benar.
3. Panjang cell sesuai layout.
4. Tinggi TH tidak melebihi ruang tray.
5. Tambahan tinggi vent plug sudah diperhitungkan.
6. Berat total battery bank sudah dihitung.
7. Posisi terminal telah dikonfirmasi.
8. Konektor sesuai dengan layout.
9. Jumlah cell sesuai sistem kendaraan.
10. Plug utama sesuai forklift dan charger.
11. Tray tidak mengalami korosi atau deformasi.
12. Charger sesuai kapasitas dan tegangan baterai.
13. Spesifikasi terbaru telah dikonfirmasi.
14. Drawing atau foto layout sudah disetujui.
15. Data kendaraan dan baterai lama telah dicocokkan.

Katalog mencantumkan bahwa spesifikasi dapat berubah tanpa pemberitahuan. Karena itu, konfirmasi final tetap diperlukan sebelum produksi atau pengadaan.

---

Kesimpulan

Kode tipe baterai traction Rocket BS Series harus dibaca sebagai satu identitas teknis yang lengkap.

VCD, VCE, VCF, VCI, dan VCJ merupakan kelompok model dengan variasi kapasitas dan dimensi berbeda. Katalog tidak menjelaskan kepanjangan literal setiap huruf, sehingga kode tidak boleh diterjemahkan berdasarkan asumsi.

Secara umum:

• VCD memiliki banyak variasi tinggi dan kapasitas.
• VCE mencakup kapasitas menengah hingga besar dengan tinggi H sekitar 453 mm.
• VCF menggunakan tinggi sekitar 490–509 mm dan memiliki varian H serta PS.
• VCI mempunyai rentang kapasitas paling luas hingga 1.080 Ah.
• VCJ menggunakan cell tinggi dengan pola kode VCJ3 sampai VCJ8.

Angka pada banyak model berkaitan dengan kapasitas Ah/5HR, tetapi pola ini tidak boleh dijadikan satu-satunya acuan. Pengguna tetap harus membaca tabel kapasitas.

Hal terpenting yang perlu diingat adalah:

Kesamaan kapasitas tidak menjamin kesamaan dimensi atau kompatibilitas.

Sebelum membeli cell, periksa kode lengkap, kapasitas, rating 5HR atau 6HR, panjang, H, TH, berat dengan elektrolit, volume elektrolit, terminal, konektor, jumlah cell, dan ukuran battery tray.

PT Andalan Multi Daya dapat membantu proses identifikasi tipe baterai traction berdasarkan data nameplate, foto cell lama, kapasitas, tegangan, jumlah cell, dimensi tray, serta spesifikasi charger.

PT Andalan Multi Daya
Website: batteryindustrial.com
Solusi Energi Andal – Kinerja Maksimal
