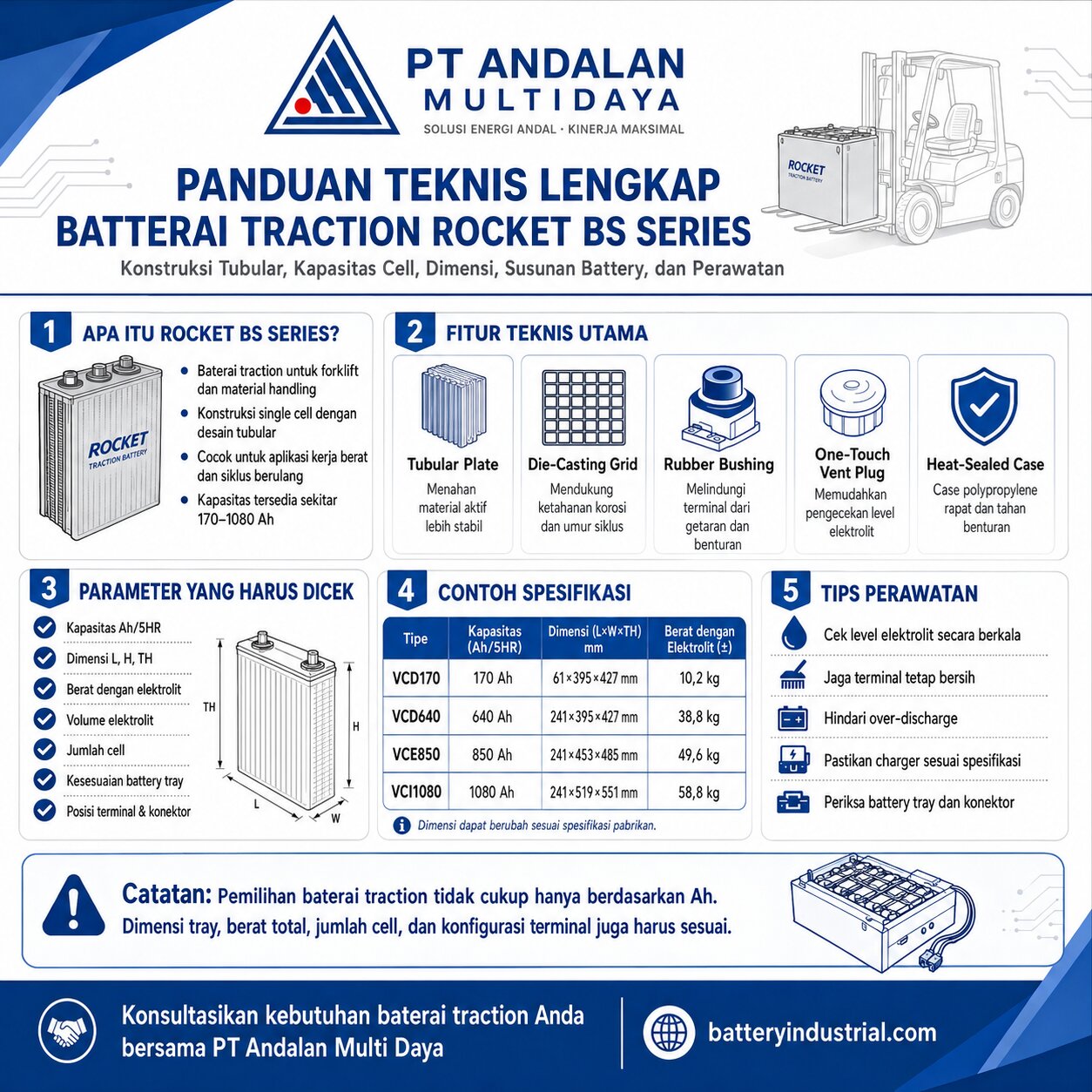

Panduan Teknis Lengkap Baterai Traction Rocket BS Series: Konstruksi Tubular, Kapasitas Cell, Dimensi, Susunan Battery, dan Perawatan

Baterai merupakan salah satu komponen paling penting pada forklift listrik, reach truck, stacker, towing tractor, dan berbagai kendaraan material handling bertenaga listrik. Baterai tidak hanya menentukan berapa lama alat dapat beroperasi, tetapi juga berkaitan dengan kestabilan tegangan, kemampuan menyuplai arus, kesesuaian terhadap battery tray, serta berat total kendaraan.

Salah satu produk yang dirancang untuk kebutuhan tersebut adalah baterai traction Rocket BS Series. Produk ini menggunakan konstruksi tubular traction cell dan tersedia dalam banyak pilihan kapasitas, panjang, tinggi, berat, serta volume elektrolit.

Berdasarkan katalog Rocket Electric Traction Batteries, seri ini mempunyai lebar cell BS sebesar 158 mm dan tersedia dalam rentang kapasitas sekitar 170 Ah hingga 1.080 Ah. Katalog juga mencantumkan beberapa kelompok model, antara lain VCD, VCE, VCF, VCI, dan VCJ. Setiap kelompok memiliki karakteristik dimensi yang berbeda sehingga pemilihan cell tidak dapat dilakukan berdasarkan kapasitas Ah saja.

Artikel ini membahas konstruksi tubular, cara membaca spesifikasi, hubungan kapasitas dengan dimensi, perhitungan berat battery bank, prinsip susunan cell, dan perawatan baterai traction Rocket BS Series.

---

Apa Itu Baterai Traction Rocket BS Series?

Rocket BS Series merupakan rangkaian single traction cell yang digunakan untuk menyusun sebuah battery bank kendaraan industri listrik. Setiap cell ditempatkan di dalam battery tray dan dihubungkan menggunakan konektor antarcell untuk membentuk satu kesatuan baterai.

Berbeda dengan baterai starter yang umumnya bekerja singkat untuk menghasilkan arus tinggi saat menghidupkan mesin, baterai traction digunakan sebagai sumber energi utama selama kendaraan beroperasi. Karena itu, cell traction harus mampu menghadapi proses charge dan discharge berulang.

Katalog Rocket menyebutkan beberapa karakteristik utama produknya, yaitu:

• Menggunakan konstruksi tubular.
• Berbentuk single cell.
• Kapasitas nominal sekitar 170–1.080 Ah.
• Memiliki karakteristik ketahanan terhadap deep discharge berdasarkan keterangan DIN 43539 T5.
• Mencantumkan siklus menurut EN 60254-1 dan IEC 254-1.
• Dapat didaur ulang.
• Tersedia dalam beberapa pilihan dimensi dan kapasitas.

Informasi pada katalog juga menyatakan angka 1.500 cycle sesuai standar pengujian yang dicantumkan. Angka tersebut perlu dipahami sebagai data atau klaim pengujian dari produsen, bukan sebagai jaminan bahwa setiap baterai pasti mencapai jumlah siklus yang sama dalam semua kondisi lapangan. Umur aktual tetap dipengaruhi pola pemakaian, kedalaman discharge, temperatur, charging, kualitas perawatan, dan kondisi kendaraan.

---

Mengapa Konstruksi Tubular Digunakan pada Baterai Traction?

Salah satu bagian utama pada baterai lead-acid adalah pelat yang menyimpan material aktif. Pada aplikasi traction, pelat akan mengalami reaksi elektrokimia secara berulang selama proses pengosongan dan pengisian baterai.

Rocket BS Series menggunakan tubular plate, yaitu konstruksi pelat yang dirancang agar material aktif dapat dipertahankan di dalam struktur tubular. Berdasarkan penjelasan pada katalog, desain tersebut membantu mengatasi masalah pelepasan material aktif atau shedding, sekaligus mendukung kapasitas dan kemampuan daya cell.

Secara teknis, kehilangan material aktif secara bertahap dapat menurunkan kemampuan pelat menyimpan energi. Karena itu, konstruksi yang dapat menahan material aktif tetap pada tempatnya menjadi penting untuk penggunaan dengan siklus berulang.

Keunggulan teknis konstruksi tubular

Konstruksi tubular memberikan beberapa manfaat dalam aplikasi traction:

1. Material aktif lebih terjaga di dalam struktur pelat.
2. Cell lebih sesuai untuk proses charge dan discharge berulang.
3. Risiko pelepasan material aktif dapat ditekan.
4. Area reaksi dapat dirancang untuk mendukung kebutuhan kapasitas besar.
5. Cell dapat digunakan pada kendaraan industri yang membutuhkan energi selama beberapa jam operasi.

Namun, konstruksi tubular tetap membutuhkan perawatan yang benar. Level elektrolit, kondisi terminal, proses charging, kebersihan permukaan, serta temperatur baterai harus tetap diperhatikan.

---

Bagian-Bagian Teknis Rocket BS Series

Selain tubular plate, katalog Rocket menjelaskan lima fitur konstruksi utama pada cell.

1. Die-Casting Grid

Grid merupakan bagian konduktif yang menopang material aktif dan menyalurkan arus listrik di dalam cell.

Rocket menyebutkan bahwa grid diproduksi menggunakan sistem die casting. Berdasarkan katalog, metode ini memberikan karakteristik antikorosi yang mendukung umur siklus traction cell.

Grid yang mengalami korosi berlebihan dapat kehilangan kekuatan mekanis dan meningkatkan hambatan internal. Oleh sebab itu, kualitas konstruksi grid berpengaruh terhadap stabilitas dan usia pakai baterai.

2. Tubular Cell

Pelat tubular berfungsi mempertahankan material aktif di dalam struktur pelat. Katalog menyatakan bahwa desain ini membantu mengatasi shedding dan mendukung kapasitas tinggi serta keluaran daya.

Tubular plate merupakan salah satu pembeda penting antara baterai traction dan sebagian tipe baterai lead-acid lain yang menggunakan konstruksi pelat berbeda.

3. Rubber Bushing

Rocket menggunakan rubber bushing di sekitar terminal. Komponen ini membantu melindungi cover dari kerusakan serta menjaga bagian internal dari pengaruh benturan dan getaran eksternal.

Pada forklift, baterai dapat menerima getaran ketika kendaraan bergerak melewati sambungan lantai, area tidak rata, atau ketika melakukan aktivitas bongkar muat. Perlindungan mekanis di sekitar terminal menjadi penting karena terminal merupakan titik sambungan arus sekaligus bagian yang menerima tekanan dari konektor.

4. One-Touch Vent Plug

One-touch vent plug menggunakan bagian transparan dan dilengkapi pelampung indikator level elektrolit.

Menurut petunjuk pada katalog:

• Pelampung merah terlihat berarti level elektrolit berada pada kondisi normal.
• Pelampung merah tidak terlihat berarti diperlukan penambahan air.
• Cap dibuat dari resin sintetis transparan.
• Cap dapat dibuka dan ditutup dengan sistem satu sentuhan.

Desain tersebut mempermudah teknisi dalam melakukan pemeriksaan visual level elektrolit. Katalog juga memberi catatan bahwa total tinggi cell dapat bertambah sekitar 10 mm ketika menggunakan one-touch vent plug. Tambahan tinggi ini harus diperhitungkan ketika jarak antara bagian atas cell dan penutup battery tray sangat terbatas.

5. Heat-Sealed Case and Cover

Case dan cover cell dibuat dari polypropylene dan disambung menggunakan metode heat sealing. Menurut katalog, konstruksi tersebut dirancang agar tahan benturan serta menghasilkan sambungan yang rapat.

Case mempunyai fungsi penting karena harus menahan:

• Elektrolit di dalam cell.
• Berat kelompok pelat.
• Getaran selama kendaraan beroperasi.
• Tekanan mekanis saat pemasangan.
• Kondisi lingkungan di dalam battery tray.

Kerusakan case dapat menyebabkan kebocoran elektrolit, korosi tray, dan gangguan keselamatan. Karena itu, kondisi fisik case harus diperiksa secara berkala.

---

Cara Membaca Kode dan Tabel Spesifikasi Rocket BS Series

Katalog Rocket menampilkan beberapa kolom utama yang perlu dipahami sebelum menentukan model cell.

Global Model Type

Kolom ini menunjukkan kode model, misalnya:

• VCD170
• VCD400
• VCD640
• VCE540
• VCE850
• VCF545
• VCI900
• VCI1080
• VCJ8

Huruf awal menunjukkan kelompok atau keluarga dimensi cell, sedangkan angka pada kode umumnya berkaitan dengan kapasitas global model. Meskipun demikian, kode tidak boleh dijadikan satu-satunya dasar pembelian. Data kapasitas, panjang, tinggi, berat, terminal, dan dimensi tray tetap harus diperiksa secara terpisah.

Kapasitas Ah/5HR

Kapasitas global model ditampilkan dalam satuan Ah/5HR. Artinya, kapasitas tersebut dinyatakan berdasarkan pengujian dengan periode lima jam.

Sebagai gambaran matematis sederhana:

Arus rata-rata teoritis = kapasitas Ah ÷ periode pengujian

Contohnya, cell dengan kapasitas 500 Ah pada rating lima jam secara matematis berkaitan dengan arus pengujian rata-rata sekitar:

500 Ah ÷ 5 jam = 100 ampere

Perhitungan tersebut tidak otomatis berarti baterai akan selalu mengoperasikan forklift selama tepat lima jam. Durasi operasional aktual bergantung pada:

• Arus yang ditarik motor.
• Berat muatan.
• Frekuensi lifting.
• Kondisi lantai.
• Kecepatan kendaraan.
• Kondisi controller dan motor.
• Temperatur.
• Kondisi aktual cell.
• Kedalaman discharge yang digunakan.
• Efisiensi sistem.

Karena itu, rating Ah harus dipakai sebagai parameter teknis, bukan sebagai satu-satunya prediksi waktu kerja.

U.S.A Part Number dan Ah/6HR

Beberapa model juga dilengkapi referensi U.S.A part number dan kapasitas pada rating enam jam.

Sebagai contoh, katalog mencantumkan:

• VCD210 dengan referensi 55T-9 dan kapasitas 220 Ah/6HR.
• VCD270 dengan referensi 55T-11 dan kapasitas 275 Ah/6HR.
• VCD640 dengan referensi 55T-25 dan kapasitas 660 Ah/6HR.
• VCI900 dengan referensi 85T-23 dan kapasitas 935 Ah/6HR.
• VCI1080 dengan referensi 85T-27 dan kapasitas 1.110 Ah/6HR.

Nilai 5HR dan 6HR tidak boleh dibandingkan tanpa memperhatikan basis waktu pengujiannya. Semakin panjang periode pengujian, nilai kapasitas yang tercatat dapat berbeda karena karakteristik pelepasan energi pada baterai.

Dimensi L, H, dan TH

Tabel menggunakan tiga parameter dimensi:

• L: panjang cell.
• H: tinggi cell sesuai titik pengukuran pada tabel.
• TH: total height atau tinggi keseluruhan.

Lebar cell BS yang dicantumkan adalah 158 mm. Dengan demikian, setiap cell mempunyai lebar standar, tetapi panjang dan tingginya dapat berbeda.

Perbedaan antara H dan TH harus diperhatikan. Battery tray yang cukup untuk tinggi body belum tentu mempunyai ruang yang cukup untuk terminal, vent plug, dan konektor.

Approximate Weight with Acid

Kolom ini menunjukkan perkiraan berat satu cell dalam kondisi sudah berisi elektrolit.

Data berat diperlukan untuk:

• Menghitung total berat battery bank.
• Memastikan kesesuaian dengan spesifikasi kendaraan.
• Menentukan alat bantu angkat.
• Mendesain kekuatan battery tray.
• Menghitung beban lantai dan battery stand.
• Merencanakan pengangkutan dan instalasi.

Approximate Acid Volume

Kolom ini menunjukkan perkiraan volume elektrolit dalam liter untuk setiap cell.

Volume elektrolit meningkat seiring perubahan ukuran dan konstruksi cell, tetapi hubungannya tidak selalu linier. Dua tipe dengan kapasitas berbeda dapat mempunyai volume elektrolit yang mendekati sama karena susunan pelat dan dimensi internalnya berbeda.

---

Contoh Spesifikasi Beberapa Model Rocket BS Series

Berikut beberapa contoh yang diambil dari tabel katalog Rocket.

Model	Kapasitas Ah/5HR	L × H × TH	Berat dengan elektrolit	Volume elektrolit
VCD170	170 Ah	61 × 395 × 427 mm	±10,2 kg	±1,8 liter
VCD400	400 Ah	143 × 395 × 427 mm	±23,9 kg	±5,0 liter
VCD640	640 Ah	241 × 395 × 427 mm	±38,8 kg	±9,0 liter
VCE540	540 Ah	159 × 453 × 485 mm	±31,5 kg	±6,4 liter
VCE850	850 Ah	241 × 453 × 485 mm	±49,6 kg	±9,8 liter
VCF545	545 Ah	159 × 490 × 522 mm	±32,6 kg	±7,1 liter
VCI900	900 Ah	222 × 519 × 551 mm	±51,0 kg	±9,6 liter
VCI1080	1.080 Ah	241 × 519 × 551 mm	±58,8 kg	±10,6 liter
VCJ8	800 Ah	143 × 691 × 723 mm	±46,0 kg	±9,0 liter

Seluruh tipe tersebut mempunyai lebar BS 158 mm sebagaimana dicantumkan pada katalog. Spesifikasi dapat berubah tanpa pemberitahuan, sehingga data final tetap perlu dikonfirmasi sebelum produksi tray atau pemesanan baterai.

---

Hubungan Panjang Cell dengan Kapasitas Ah

Jika beberapa model dalam satu kelompok dibandingkan, terlihat bahwa penambahan panjang cell sering diikuti peningkatan kapasitas dan berat.

Sebagai contoh pada kelompok VCD dengan tinggi H 395 mm dan TH 427 mm:

• VCD170 mempunyai panjang 61 mm dan kapasitas 170 Ah.
• VCD270 mempunyai panjang 109 mm dan kapasitas 270 Ah.
• VCD400 mempunyai panjang 143 mm dan kapasitas 400 Ah.
• VCD500 mempunyai panjang 175 mm dan kapasitas 500 Ah.
• VCD640 mempunyai panjang 241 mm dan kapasitas 640 Ah.

Pola tersebut menunjukkan bahwa cell yang lebih panjang menyediakan ruang internal lebih besar untuk konstruksi pelat dan elektrolit. Namun, kapasitas tidak dapat dihitung hanya dengan mengalikan panjang cell.

Beberapa alasan kapasitas tidak selalu berbanding lurus sempurna dengan panjang adalah:

• Jumlah dan desain pelat dapat berbeda.
• Ketebalan komponen internal dapat berbeda.
• Tinggi efektif pelat dapat berbeda.
• Ruang sedimentasi dan konstruksi internal dapat berbeda.
• Volume elektrolit tidak selalu meningkat dengan proporsi yang sama.
• Kelompok model menggunakan tinggi cell yang berbeda.

Oleh sebab itu, teknisi sebaiknya menggunakan tabel pabrikan sebagai referensi utama, bukan membuat estimasi kapasitas hanya dari dimensi luar.

---

Perbedaan Kelompok VCD, VCE, VCF, VCI, dan VCJ

Rocket BS Series mempunyai beberapa kelompok utama dengan tinggi berbeda.

Kelompok VCD

Kelompok VCD pada tabel mencakup beberapa variasi tinggi, antara lain:

• H 395 mm dan TH 427 mm.
• H 409 mm dan TH 441 mm.
• H 429 mm dan TH 461 mm.

Rentang kapasitas yang tercantum pada kelompok ini dimulai dari 162 Ah hingga sekitar 640 Ah.

Kelompok VCE

Kelompok VCE menggunakan tinggi H 453 mm dan TH 485 mm. Kapasitas pada kelompok ini berada pada kisaran sekitar 540–910 Ah.

Model VCE dengan panjang 241 mm tersedia dalam beberapa kapasitas, seperti VCE690, VCE740, VCE850, dan VCE910. Hal ini memperlihatkan bahwa dimensi luar yang sama belum tentu menunjukkan kapasitas yang sama.

Kelompok VCF

Kelompok VCF menggunakan tinggi sekitar:

• H 490 mm dan TH 522 mm.
• H 509 mm dan TH 541 mm untuk model tertentu.

Rentang kapasitasnya berada di sekitar 198–545 Ah berdasarkan tipe yang tercantum.

Kelompok VCI

Kelompok VCI menggunakan tinggi H 519 mm dan TH 551 mm, dengan satu model VCI435L yang memiliki TH 542 mm.

Kapasitasnya sangat luas, mulai dari sekitar 220 Ah hingga 1.080 Ah.

Kelompok VCJ

Kelompok VCJ mempunyai konstruksi paling tinggi di antara tipe yang terlihat pada katalog, yaitu H 691 mm dan TH 723 mm.

Model yang dicantumkan meliputi:

• VCJ3: 300 Ah.
• VCJ4: 400 Ah.
• VCJ5: 500 Ah.
• VCJ6: 600 Ah.
• VCJ7: 700 Ah.
• VCJ8: 800 Ah.

Perbedaan kelompok ini menunjukkan bahwa cell harus dipilih sesuai bentuk ruang tray. Cell dengan kapasitas yang sesuai belum tentu dapat dipasang apabila tingginya melebihi ruang yang tersedia.

---

Mengapa Dimensi Battery Tray Harus Diukur Secara Akurat?

Kesalahan dalam mengukur battery tray dapat menyebabkan cell tidak dapat dipasang, konektor menyentuh cover, atau battery bank terlalu longgar di dalam tray.

Sebelum menentukan tipe Rocket BS Series, ukur beberapa bagian berikut:

Panjang internal tray

Panjang internal menentukan jumlah total panjang cell yang dapat disusun dalam satu baris atau beberapa baris.

Lebar internal tray

Lebar cell BS yang dicantumkan adalah 158 mm. Namun, lebar total susunan tidak cukup dihitung dengan rumus:

Jumlah cell × 158 mm

Perhitungan nyata perlu mempertimbangkan:

• Jarak antarcell.
• Separator atau packing.
• Dinding tray.
• Konektor.
• Isolasi.
• Toleransi pemasangan.
• Akses untuk pemeriksaan dan servis.

Tinggi internal tray

Gunakan nilai TH, bukan hanya H. Perhitungkan pula tambahan sekitar 10 mm apabila menggunakan one-touch vent plug sebagaimana catatan pada katalog.

Selain itu, masih dibutuhkan ruang aman untuk:

• Kepala terminal.
• Konektor antarcell.
• Kabel utama.
• Ventilasi.
• Pengangkatan cell.
• Penutup atau pengunci tray.

Posisi terminal

Katalog mencantumkan catatan mengenai double pole post. Posisi terminal, jumlah pole, arah polaritas, dan tipe konektor harus diverifikasi sebelum baterai diproduksi.

Dua baterai dengan dimensi tray sama belum tentu mempunyai layout terminal yang sama.

---

Prinsip Susunan Cell Menjadi Battery Bank

Katalog Rocket yang digunakan lebih berfokus pada spesifikasi single cell dan tidak memberikan tabel konfigurasi lengkap untuk setiap tegangan kendaraan. Oleh karena itu, susunan akhir harus mengacu pada nameplate baterai lama, manual kendaraan, drawing tray, dan kebutuhan sistem.

Secara teknis umum, beberapa cell dihubungkan secara seri agar tegangan masing-masing cell terakumulasi menjadi tegangan total battery bank.

Hubungannya dapat ditulis:

Tegangan battery bank = jumlah cell × tegangan nominal setiap cell

Katalog yang dilampirkan tidak mencantumkan secara eksplisit tegangan nominal cell untuk perhitungan tersebut. Karena itu, jumlah cell untuk sistem 24 V, 36 V, 48 V, 72 V, 80 V, atau sistem lain tidak boleh ditentukan hanya berdasarkan katalog ini.

Sebelum menyusun battery bank, pastikan:

• Jumlah cell sesuai sistem kendaraan.
• Kapasitas seluruh cell sama.
• Tipe dan konstruksi cell kompatibel.
• Umur dan kondisi cell seimbang.
• Konektor mempunyai kemampuan arus yang sesuai.
• Arah polaritas benar.
• Layout sesuai battery tray.
• Jarak antara terminal aman.
• Kabel utama mempunyai ukuran yang sesuai.
• Plug baterai kompatibel dengan kendaraan dan charger.

Mencampur cell baru dengan cell lama yang sudah mengalami penurunan kondisi dapat menyebabkan ketidakseimbangan tegangan. Cell yang lebih lemah dapat mencapai batas discharge lebih cepat dibandingkan cell lain.

---

Cara Menghitung Perkiraan Berat Battery Bank

Berat baterai traction tidak hanya berasal dari cell. Total berat battery bank terdiri atas:

• Seluruh cell.
• Battery tray.
• Konektor antarcell.
• Kabel utama.
• Plug baterai.
• Sistem pengisian air, bila ada.
• Pengikat, insulator, dan aksesori lain.

Rumus perkiraan dasarnya adalah:

Berat battery bank = jumlah cell × berat satu cell dengan elektrolit + berat tray dan aksesori

Sebagai ilustrasi, apabila suatu rancangan menggunakan 24 cell VCD400:

• Berat satu cell VCD400: sekitar 23,9 kg.
• Jumlah cell: 24.
• Berat seluruh cell: 24 × 23,9 kg.
• Total berat cell: sekitar 573,6 kg.

Nilai tersebut belum termasuk tray dan aksesori. Apabila tray beserta konektor dan kabel mempunyai berat tertentu, berat tersebut harus ditambahkan untuk memperoleh total akhir.

Contoh ini hanya menjelaskan metode perhitungan. Jumlah 24 cell bukan rekomendasi konfigurasi untuk alat tertentu karena tegangan sistem dan jumlah cell harus diverifikasi dari data kendaraan.

---

Berat Baterai dan Stabilitas Kendaraan

Pada sejumlah kendaraan industri, battery bank merupakan bagian penting dari distribusi berat kendaraan. Karena itu, baterai pengganti tidak boleh dipilih hanya berdasarkan kesamaan tegangan dan kapasitas.

Baterai yang terlalu ringan atau mempunyai ukuran berbeda dapat memengaruhi:

• Posisi pusat gravitasi.
• Kestabilan kendaraan.
• Distribusi beban pada roda.
• Kesesuaian sistem pengunci baterai.
• Ruang bebas di dalam kompartemen.
• Keselamatan saat lifting.

Persyaratan berat minimum dan maksimum tidak dijelaskan dalam katalog Rocket BS Series. Informasi tersebut harus diperoleh dari manual kendaraan atau nameplate baterai yang digunakan sebelumnya.

---

Memahami Volume Elektrolit

Katalog mencantumkan approximate acid volume untuk setiap tipe. Data ini menggambarkan perkiraan volume elektrolit yang terdapat di dalam satu cell.

Sebagai contoh:

• VCD170: sekitar 1,8 liter.
• VCD400: sekitar 5,0 liter.
• VCD640: sekitar 9,0 liter.
• VCE850: sekitar 9,8 liter.
• VCI1080: sekitar 10,6 liter.
• VCJ8: sekitar 9,0 liter.

Data tersebut berguna untuk perencanaan penanganan, pengiriman, servis, dan perhitungan berat. Akan tetapi, data volume pada katalog tidak boleh langsung digunakan sebagai instruksi pengisian elektrolit tanpa prosedur resmi.

Jumlah cairan aktual harus mengikuti:

• Level yang ditentukan produsen.
• Kondisi kelompok pelat.
• Temperatur.
• Prosedur commissioning.
• Indikator level elektrolit.
• Petunjuk teknisi yang berwenang.

---

Arti Final Discharge Voltage 1,70 Volt

Pada halaman fitur teknis, katalog menyatakan bahwa baterai dianggap telah mengalami discharge 100% ketika tegangan akhir mencapai 1,70 volt.

Angka tersebut merupakan batas akhir yang dicantumkan produsen untuk definisi kondisi discharge pada cell. Nilai ini tidak berarti baterai harus selalu dipakai sampai 1,70 volt dalam operasi harian.

Pemakaian yang terlalu sering sampai kondisi discharge sangat dalam dapat meningkatkan beban pada material aktif dan mempercepat penurunan performa apabila tidak dikelola sesuai rekomendasi sistem.

Dalam praktik operasional, pengguna perlu memperhatikan:

• Indikator battery discharge pada kendaraan.
• Batas cut-off controller.
• Tegangan setiap cell.
• Tegangan total battery bank.
• Temperatur selama discharge.
• Durasi dan kedalaman pemakaian.
• Rekomendasi charger.
• Kondisi aktual battery bank.

Apabila satu cell mencapai tegangan rendah lebih cepat daripada cell lain, perlu dilakukan pemeriksaan lebih lanjut terhadap kapasitas, elektrolit, konektor, dan kondisi internal cell.

---

Cara Memeriksa Level Elektrolit

Rocket BS Series menyediakan indikator pelampung merah pada one-touch vent plug.

Petunjuk katalog menjelaskan:

• Pelampung merah terlihat: level elektrolit normal.
• Pelampung merah tidak terlihat: diperlukan penambahan air.

Sistem tersebut membantu mempercepat pemeriksaan visual. Namun, proses penambahan air tetap harus dilakukan dengan memperhatikan prosedur keselamatan.

Katalog tidak menjelaskan jenis air, waktu penambahan, maupun langkah pengisian secara rinci. Oleh sebab itu, gunakan manual servis resmi dan prosedur perusahaan sebagai rujukan.

Jangan menambahkan cairan hanya berdasarkan perkiraan tanpa memeriksa level. Pengisian berlebihan dapat meningkatkan risiko luapan ketika elektrolit memuai atau selama proses charging.

---

Panduan Perawatan Harian Rocket BS Series

Perawatan yang konsisten membantu menjaga performa dan mengurangi risiko kerusakan yang tidak terdeteksi.

Pemeriksaan sebelum digunakan

Lakukan pemeriksaan visual terhadap:

• Kondisi case.
• Kondisi tray.
• Kabel utama.
• Plug baterai.
• Konektor antarcell.
• Area terminal.
• Kebocoran cairan.
• Tanda panas berlebih.
• Korosi.
• Komponen yang longgar.

Baterai dengan case retak, terminal rusak, kabel terkelupas, atau konektor terbakar tidak boleh langsung digunakan sebelum diperiksa teknisi.

Setelah digunakan

Setelah kendaraan selesai beroperasi:

• Catat indikator sisa kapasitas.
• Amati temperatur baterai.
• Periksa adanya bau, panas, atau kondisi abnormal.
• Hubungkan ke charger sesuai prosedur.
• Jangan menarik atau memindahkan plug melalui kabel.
• Pastikan area charging mempunyai ventilasi yang sesuai.

Pemeriksaan kebersihan

Bagian atas cell harus dijaga tetap bersih dan kering. Kotoran yang bercampur kelembapan dapat membentuk jalur konduktif dan meningkatkan risiko arus bocor pada permukaan baterai.

Pembersihan harus menggunakan metode dan bahan yang sesuai dengan prosedur perawatan baterai. Jangan menyemprotkan cairan sembarangan ke terminal atau vent plug.

---

Pemeriksaan Berkala yang Perlu Dilakukan

Selain pemeriksaan harian, buat jadwal inspeksi berkala yang mencakup:

Pemeriksaan terminal dan konektor

Periksa apakah terdapat:

• Konektor longgar.
• Korosi.
• Perubahan warna akibat panas.
• Insulator rusak.
• Kabel retak.
• Terminal berubah bentuk.

Koneksi yang longgar dapat meningkatkan tahanan dan menghasilkan panas ketika arus besar mengalir.

Pemeriksaan perbedaan tegangan

Pengukuran tegangan antarcell membantu menemukan cell yang tidak seimbang. Perbedaan yang konsisten dapat menjadi indikasi masalah kapasitas, koneksi, elektrolit, atau kondisi internal.

Metode pengukuran dan batas toleransi harus mengikuti prosedur teknis perusahaan atau rekomendasi produsen.

Pemeriksaan battery tray

Periksa:

• Korosi.
• Retakan pengelasan.
• Deformasi.
• Pengunci baterai.
• Lubang drainase.
• Lapisan pelindung.
• Kesesuaian posisi cell.

Tray yang rusak dapat menyebabkan cell bergerak dan menerima tekanan mekanis berlebih.

Pemeriksaan level elektrolit

Gunakan indikator vent plug sebagai pemeriksaan awal. Apabila pelampung merah tidak terlihat, lakukan tindakan sesuai prosedur perawatan.

---

Charger Harus Sesuai dengan Battery Bank

Katalog Rocket BS Series tidak mencantumkan spesifikasi charger pada dokumen yang dilampirkan. Oleh karena itu, charger harus dipilih berdasarkan data battery bank dan rekomendasi teknis yang terpisah.

Beberapa parameter yang perlu disesuaikan meliputi:

• Tegangan battery bank.
• Kapasitas Ah.
• Kurva charging.
• Arus charging.
• Durasi charging.
• Fitur temperature compensation.
• Equalization, apabila dipersyaratkan.
• Jenis plug dan konektor.

Charger yang tidak sesuai dapat menyebabkan charging terlalu rendah, terlalu tinggi, terlalu lama, atau tidak merata.

---

Kesalahan Umum dalam Memilih Cell Rocket BS Series

Memilih hanya berdasarkan kapasitas Ah

Dua cell dengan kapasitas sama atau mendekati sama dapat mempunyai tinggi dan panjang berbeda. Pemilihan harus mempertimbangkan dimensi fisik dan layout tray.

Hanya mengukur tinggi body

Pengguna harus memeriksa nilai TH dan tambahan tinggi vent plug. Kesalahan ini dapat menyebabkan konektor menyentuh penutup tray.

Mengabaikan berat total

Berat akhir bukan hanya berat cell. Tray, kabel, konektor, dan aksesori harus ikut dihitung.

Menggunakan dimensi luar tanpa toleransi

Cell tidak boleh disusun terlalu rapat tanpa mempertimbangkan jarak, insulator, dan akses servis.

Mencampur tipe cell

Cell dengan kapasitas, tinggi, konstruksi, atau kondisi berbeda tidak seharusnya dicampur tanpa kajian teknis.

Tidak memeriksa posisi terminal

Arah polaritas dan layout terminal harus sesuai dengan rangkaian battery bank.

Menunggu sampai terjadi kerusakan

Inspeksi berkala lebih efektif daripada menunggu forklift kehilangan tenaga atau baterai mengalami panas berlebih.

---

Checklist Sebelum Membeli Rocket BS Series

Sebelum memesan baterai traction Rocket, siapkan data berikut:

1. Merek dan tipe kendaraan.
2. Tegangan battery bank.
3. Kapasitas baterai lama.
4. Jumlah cell.
5. Kode tipe cell lama.
6. Dimensi internal battery tray.
7. Panjang, lebar, dan tinggi tray.
8. Layout susunan cell.
9. Posisi terminal positif dan negatif.
10. Tipe konektor antarcell.
11. Tipe plug baterai.
12. Berat baterai lama.
13. Spesifikasi charger.
14. Jumlah shift per hari.
15. Durasi operasional.
16. Berat beban rata-rata.
17. Frekuensi lifting.
18. Kondisi battery room.
19. Foto nameplate baterai.
20. Foto tray dan konektor.

Semakin lengkap data yang diberikan, semakin kecil risiko kesalahan tipe, dimensi, kapasitas, atau konfigurasi.

---

Apakah Cell dengan Kapasitas Sama Dapat Langsung Saling Menggantikan?

Belum tentu.

Sebagai contoh, kapasitas sekitar 400 Ah terdapat pada beberapa kelompok berbeda:

• VCD400: H 395 mm dan TH 427 mm.
• VCDH400: H 409 mm dan TH 441 mm.
• VCF400: H 490 mm dan TH 522 mm.
• VCJ4: H 691 mm dan TH 723 mm.

Keempat tipe tersebut sama-sama berada di sekitar kapasitas 400 Ah, tetapi mempunyai panjang, tinggi, berat, dan volume elektrolit yang berbeda.

VCD400 mempunyai panjang 143 mm dan berat sekitar 23,9 kg. VCF400 mempunyai panjang 109 mm dan berat sekitar 23,6 kg. Sementara VCJ4 mempunyai panjang 76 mm, tinggi total 723 mm, dan berat sekitar 24,3 kg.

Contoh ini memperlihatkan mengapa teknisi tidak boleh melakukan penggantian hanya berdasarkan angka kapasitas.

---

Cara Menentukan Model yang Tepat

Pemilihan Rocket BS Series sebaiknya dilakukan melalui urutan berikut.

Tahap 1: Identifikasi sistem kendaraan

Periksa tegangan, jumlah cell, kapasitas, dan berat baterai yang dipersyaratkan.

Tahap 2: Ukur battery tray

Gunakan pengukuran aktual, bukan hanya perkiraan dari tipe forklift.

Tahap 3: Pilih kelompok tinggi cell

Tentukan apakah tray sesuai dengan kelompok VCD, VCE, VCF, VCI, VCJ, atau tipe lainnya.

Tahap 4: Sesuaikan kapasitas

Pilih kapasitas berdasarkan kebutuhan energi dan spesifikasi kendaraan.

Tahap 5: Hitung layout

Susun panjang dan lebar cell di dalam drawing tray. Sertakan ruang untuk konektor dan kabel.

Tahap 6: Hitung berat

Hitung berat seluruh cell, kemudian tambahkan berat tray serta aksesori.

Tahap 7: Verifikasi terminal

Pastikan posisi pole, polaritas, dan konektor sesuai.

Tahap 8: Cocokkan charger

Charger harus sesuai dengan tegangan dan kapasitas battery bank.

Tahap 9: Konfirmasi spesifikasi terbaru

Katalog menyatakan bahwa spesifikasi dapat berubah tanpa pemberitahuan. Oleh sebab itu, konfirmasi final diperlukan sebelum pembelian atau produksi battery tray.

---

Kesimpulan

Baterai traction Rocket BS Series merupakan rangkaian single cell dengan konstruksi tubular yang tersedia dalam pilihan kapasitas dan dimensi yang luas. Katalog mencantumkan kapasitas sekitar 170–1.080 Ah, lebar cell BS 158 mm, serta data panjang, tinggi, total height, berat termasuk elektrolit, dan volume elektrolit.

Fitur teknisnya meliputi:

• Die-casting grid.
• Tubular plate.
• Rubber bushing.
• One-touch vent plug.
• Indikator level elektrolit.
• Heat-sealed polypropylene case and cover.

Pemilihan cell yang tepat tidak boleh hanya berdasarkan kapasitas Ah. Teknisi harus memeriksa dimensi tray, jumlah cell, tinggi keseluruhan, berat total, terminal, konektor, sistem charger, dan pola kerja kendaraan.

Rocket BS Series menyediakan banyak kemungkinan konfigurasi, tetapi semakin banyak pilihan yang tersedia, semakin penting pula proses identifikasi teknis sebelum pemesanan. Data nameplate, gambar battery tray, dimensi aktual, jumlah cell, dan spesifikasi charger menjadi dasar utama agar baterai dapat dipasang dan digunakan dengan benar.

PT Andalan Multi Daya menyediakan konsultasi dan pengadaan baterai traction untuk forklift serta kendaraan material handling. Untuk menentukan tipe Rocket BS Series yang sesuai, siapkan foto nameplate, kode baterai lama, tegangan, kapasitas, jumlah cell, dimensi battery tray, dan spesifikasi charger.

Website: batteryindustrial.com
